一、產品包裝配件
電源4P線1條、螺絲4個、產品配件請以實物為準
二、產品功能
· GSM四頻系統全球通用；
· 內置開關電源，超寬電壓輸入范圍：9-36VDC；
· 內置震動傳感器，實現車輛智能防盜；
· 可外接SOS報警按鈕，用于緊急呼叫求救；（選配）
· 可外接繼電器，實現遠程控制車輛油電；（選配）
· 內置備用電池，可實現非法剪線報警；（選配）
· 支持原車防盜
|

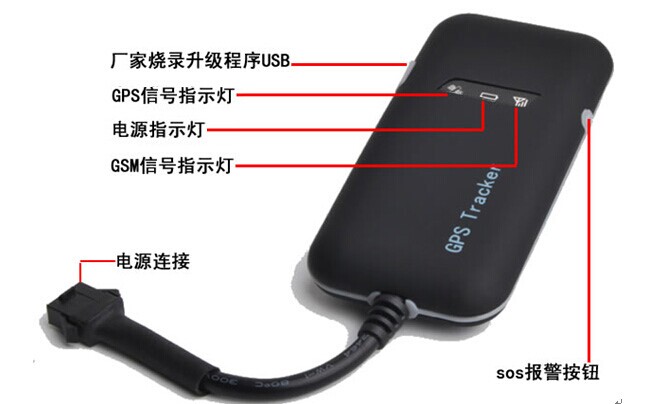

燈的狀態 |
含義 |
|
快閃（亮0.1秒，暗0.1秒） |
低電告警 |
|
常亮 |
充電中 |
|
慢閃（亮2秒，暗2秒） |
充電已滿 |
|
不亮 |
電量過低/不開機 |
|
慢閃（亮0.1秒，暗2秒） |
正常工作 |
|
燈的狀態 |
含義 |
|
慢閃（亮15秒） |
GSM初始化 |
|
快閃（亮0.1秒，暗2秒） |
GSM接收信號正常 |
|
常亮 |
GSM通話/GPRS啟動 |
|
常暗 |
未搜到GSM信號 |
|
燈的狀態 |
含義 |
|
閃亮（亮0.1秒，暗0.1秒） |
GPS信號正常 |
|
常滅 |
GPS未工作 |
3.1 產品尺寸：長7cm；寬4cm ；厚度0.6cm
3.2 產品重量：45g
四、安裝說明
4.1安裝前的準備工作
4.1.1 打開包裝盒，檢查設備型號是否正確，配件是否齊全，否則請聯絡您的經銷商；
4.1.2 SIM卡選擇，終端需要插入一張GSM SIM卡，SIM卡的選擇請參考經銷商的意見；
注意：
在安裝或取出SIM卡前，請先將終端的電源開關撥至關機位置；
終端SIM卡需要開通GPRS功能；
請確保終端SIM卡有資費；
4.2 安裝
終端的安裝方式為隱藏式安裝，終端設備的隱藏安裝建議由經銷商指定的專業機構進行安裝。請注意如下事項：
4.2.1 為避免竊賊破壞，設備選位應盡量隱蔽；
4.2.2 避免與發射源放在一起，如倒車?yán)走_、防盜器及其它車載通訊設備；
4.2.3 可使用扎帶固定或用寬海綿強力雙面膠黏貼；
4.2.4 設備內置有GSM天線及GPS天線，安裝時應確保接收面向上，且上方無金屬物遮擋屏蔽。
4.2.5 建議安裝位置：①前擋風玻璃下方裝飾板內隱藏處；②前儀表盤（表皮為非金屬材質）周圍隱蔽處；③后擋風玻璃下方裝飾板下；
注意：
如擋風玻璃黏貼有金屬隔熱層或加熱層，將降低GPS接收信號，造成GPS工作失常，請更換設備安裝位置。
五、設備接線注意事項
5.1 電源、原車防盜、斷油電控制線（4pin）
5.1.1 本設備標準供電為9V~36VDC，請選用原廠提供的電源線，紅色線為電源正極，黑色線為電源負極；安裝時電源負極請選用單獨接地或搭鐵，勿與其它地線共接；
5.1.2 ACC線（白色線）
5.1.3 斷油電控制線（黃色線）接繼電器上斷油電的86腳（即繼電器插座上的細黃線）。
1. 紅色線接汽車電源正極
2. 黑色線接汽車電源負極（搭鐵線）
3. 黃色線接斷電斷油
4. 白色線接ACC線
